MMBT16CVFWB de Metro CAD

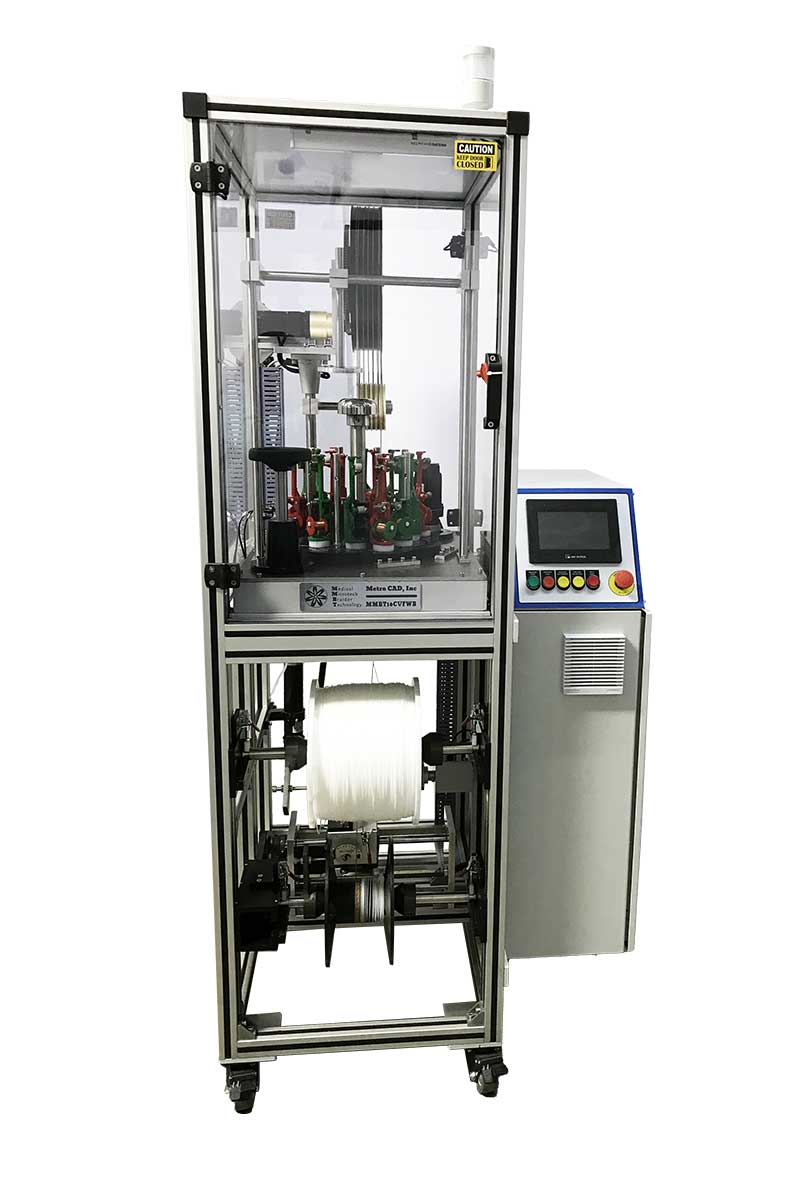

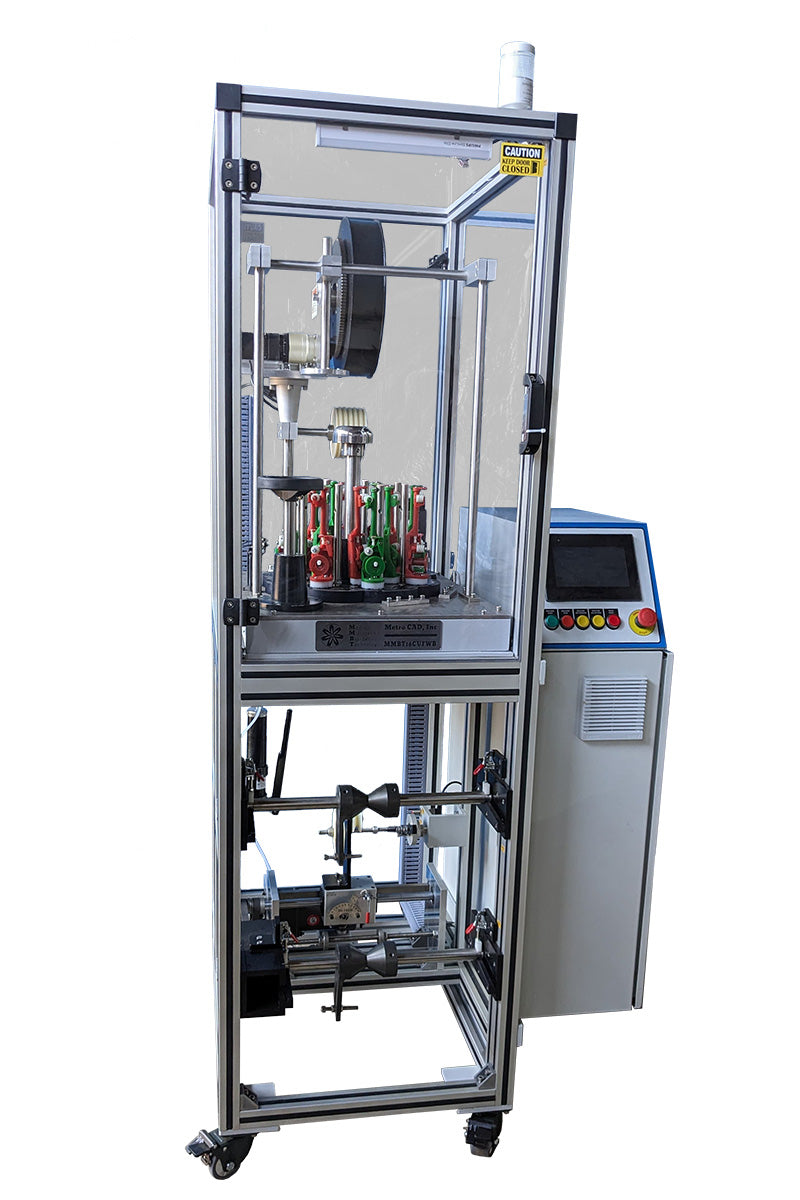

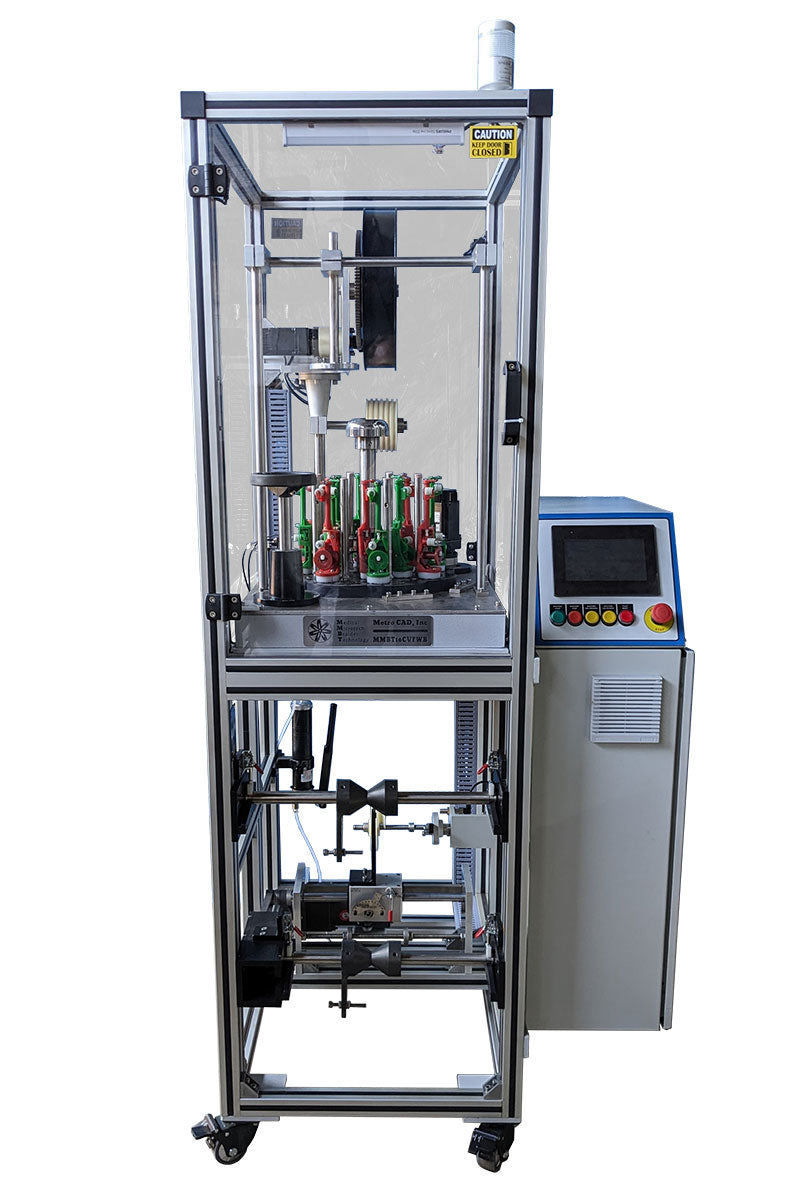

La MMBT16CVFWB de Metro CAD es una trenzadora vertical redonda digital de última generación con un funcionamiento silencioso y una plataforma rentable y viene de serie con ruedas.

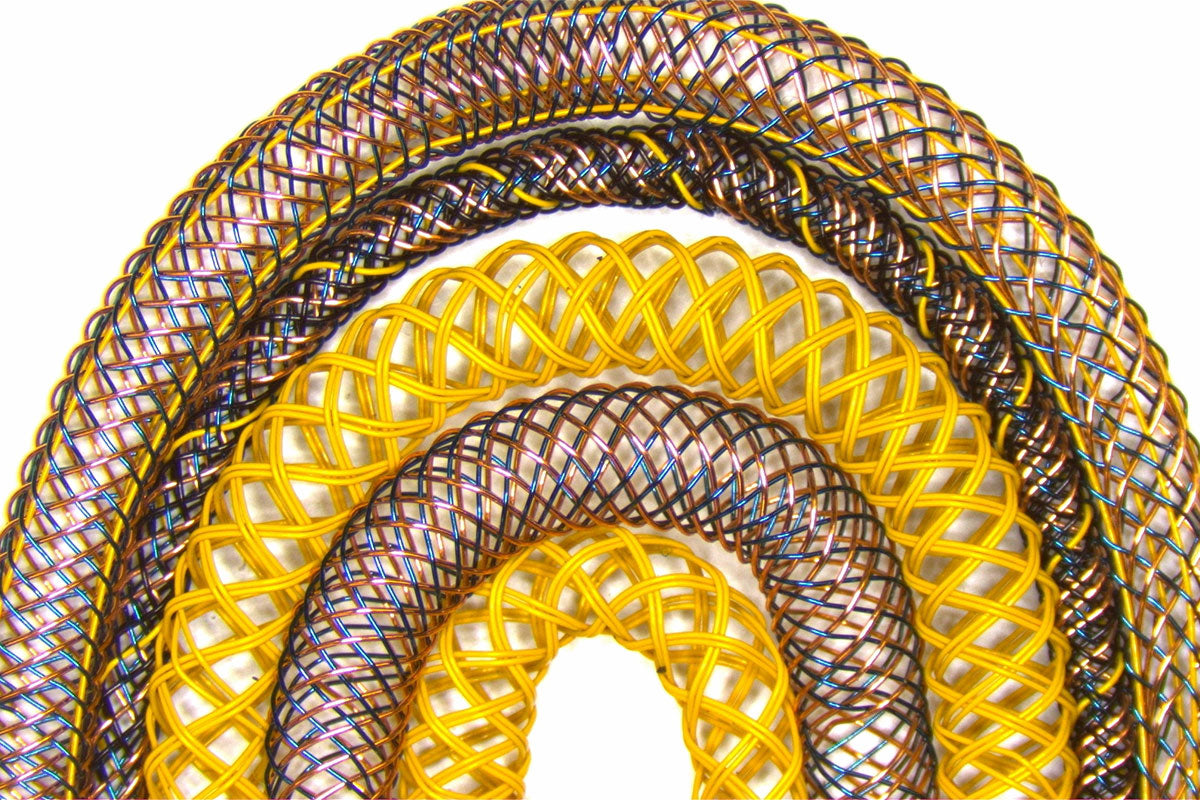

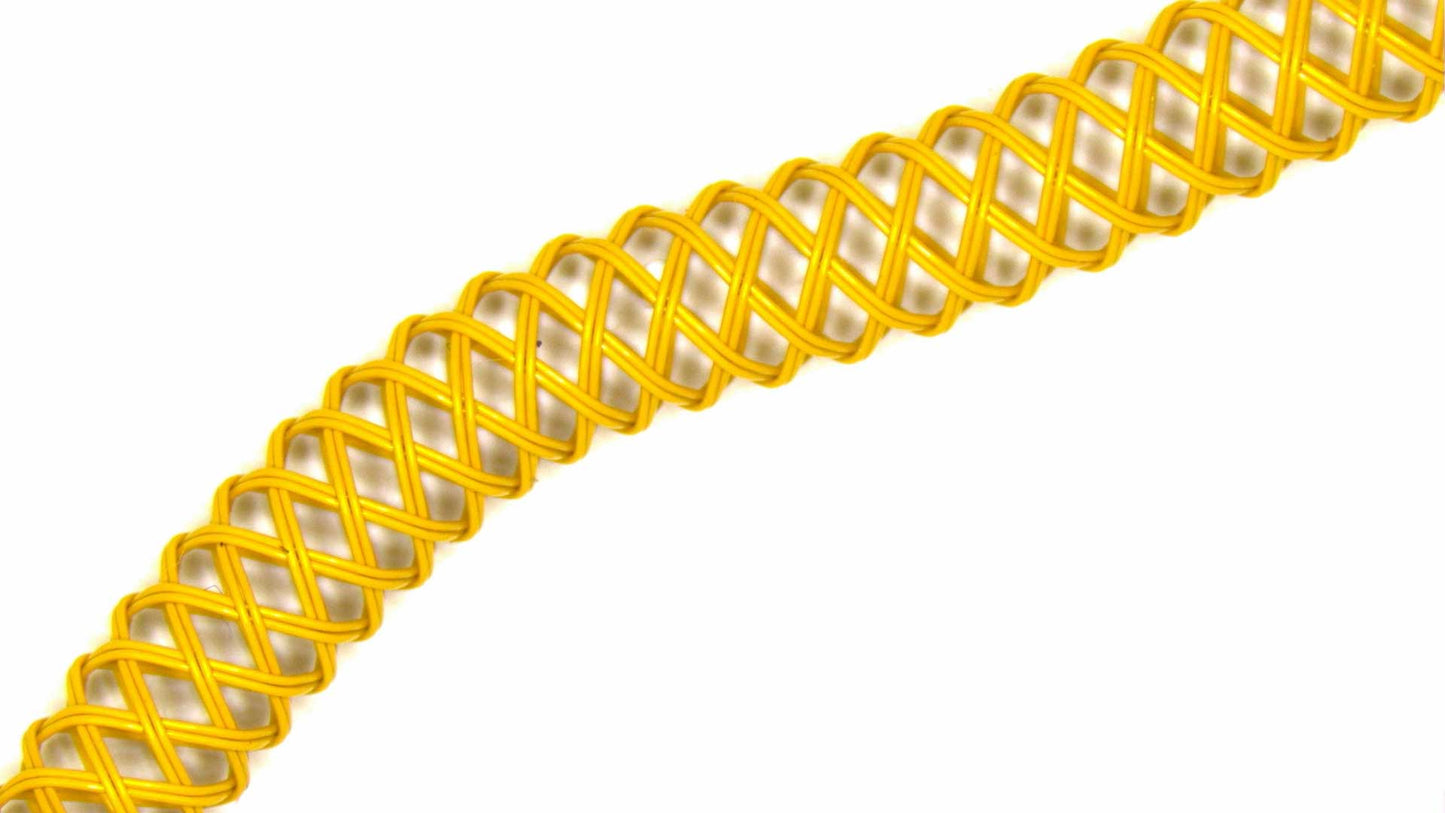

Se puede producir una amplia gama de proyectos modificando el diámetro básico del hilo o alambre y la cantidad de hilos o alambres por portador. Los tres patrones básicos son diamante, espiga y media carga.

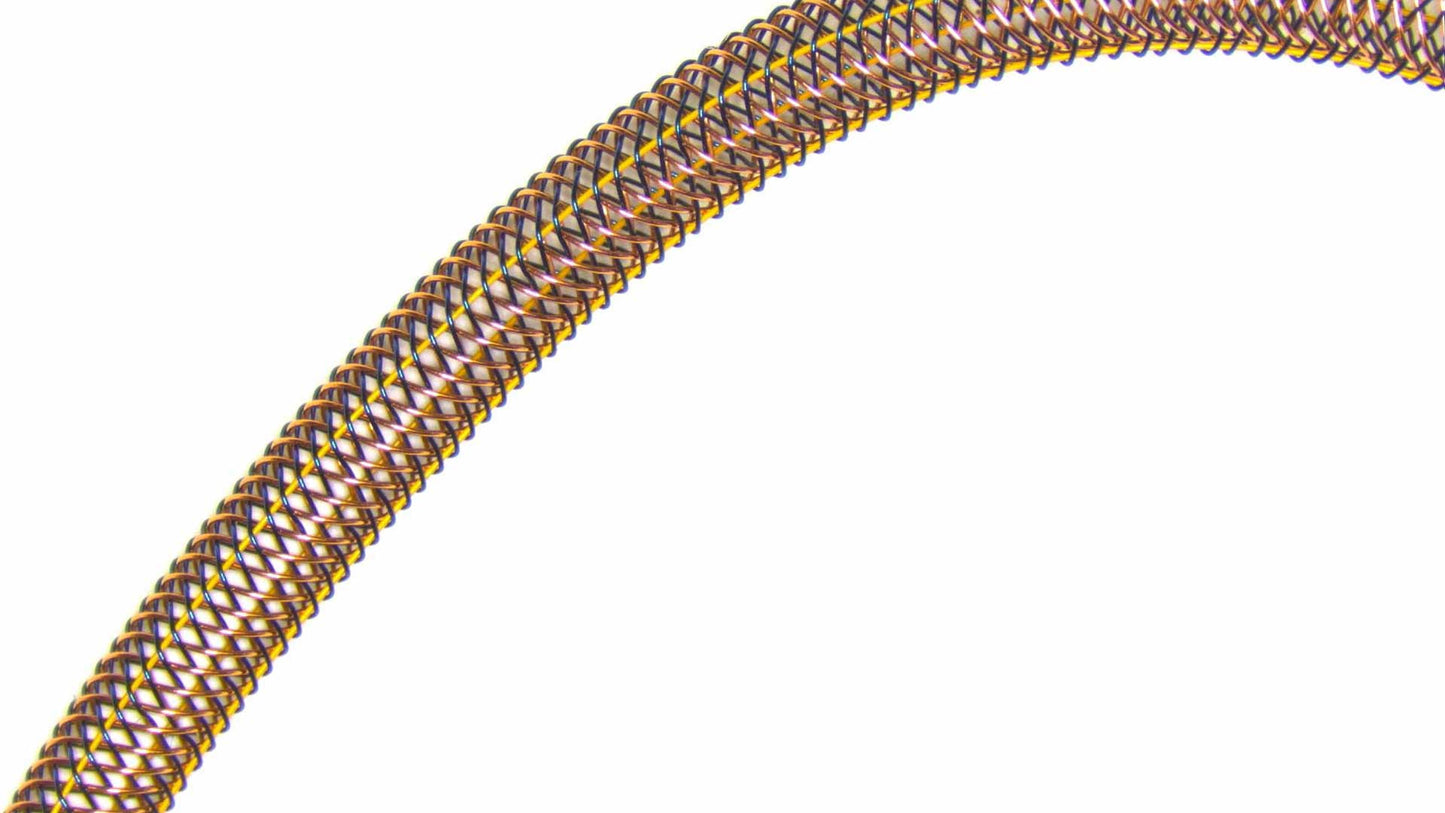

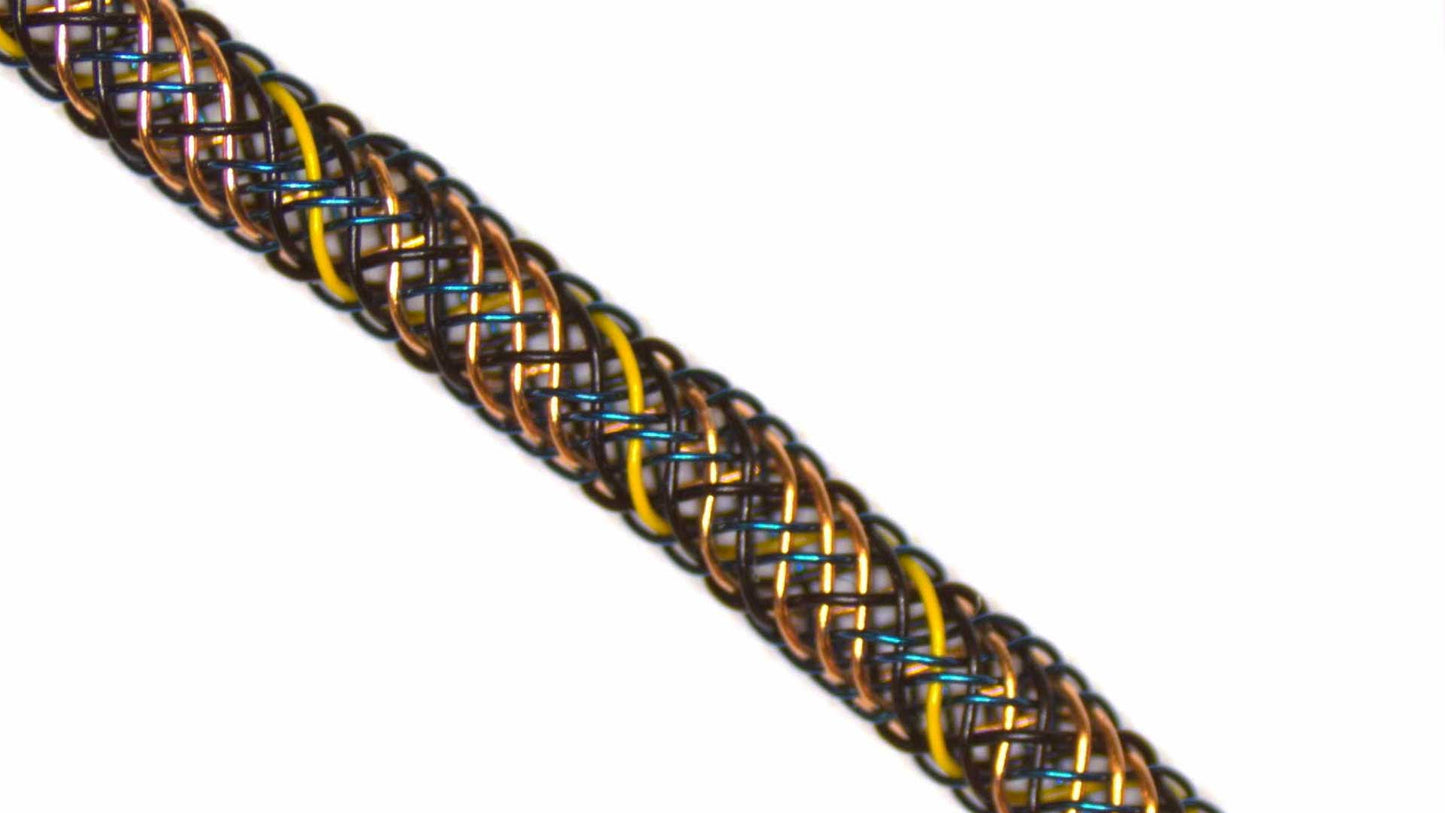

Las trenzadoras médicas MMBT tienen capacidad para trenzado triaxial. Los tubos triaxiales con ojales de cerámica vienen de serie.

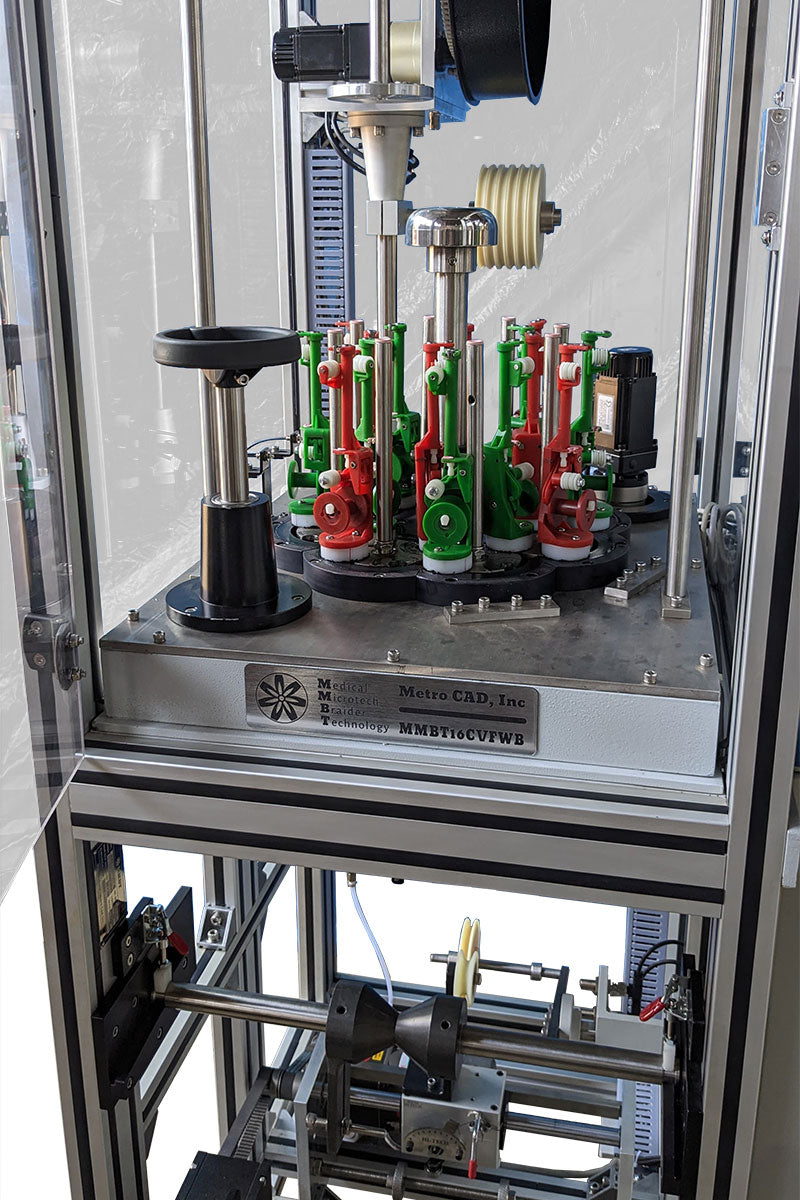

El número de triaxiales es igual a la mitad del número de portadores. MMBT16CVFWB tiene 16 portadores verticales de nailon virgen con resortes, ojales de carburo y kit triaxial opcional de 1 a 8 triaxiales.

Kits triaxiales disponibles para compra.

La trenzadora médica de 16 portadores de MMBT tiene 4 cuernos por engranaje que pueden girar a 300 RPM y tener hasta 600 pasadas por minuto. Se pueden programar hasta 10 segmentos en una receta, lo que permite diferentes PPI para cada segmento.

El tamaño del producto MMBT16CVFWB es de 0 (sin núcleo) a 0,25" o 7 mm. (Dependiendo de la rigidez del material del núcleo).

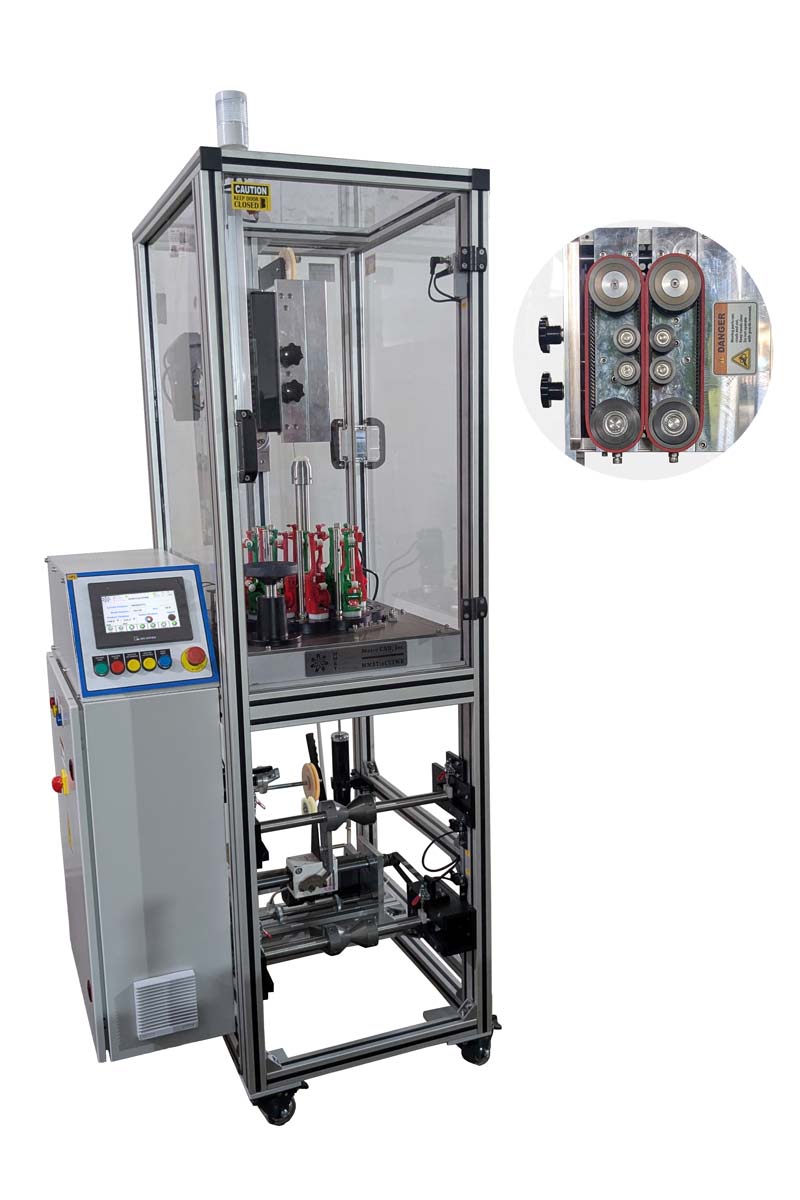

Sistema Caterpillar opcional disponible para material de núcleo más grande o más rígido.

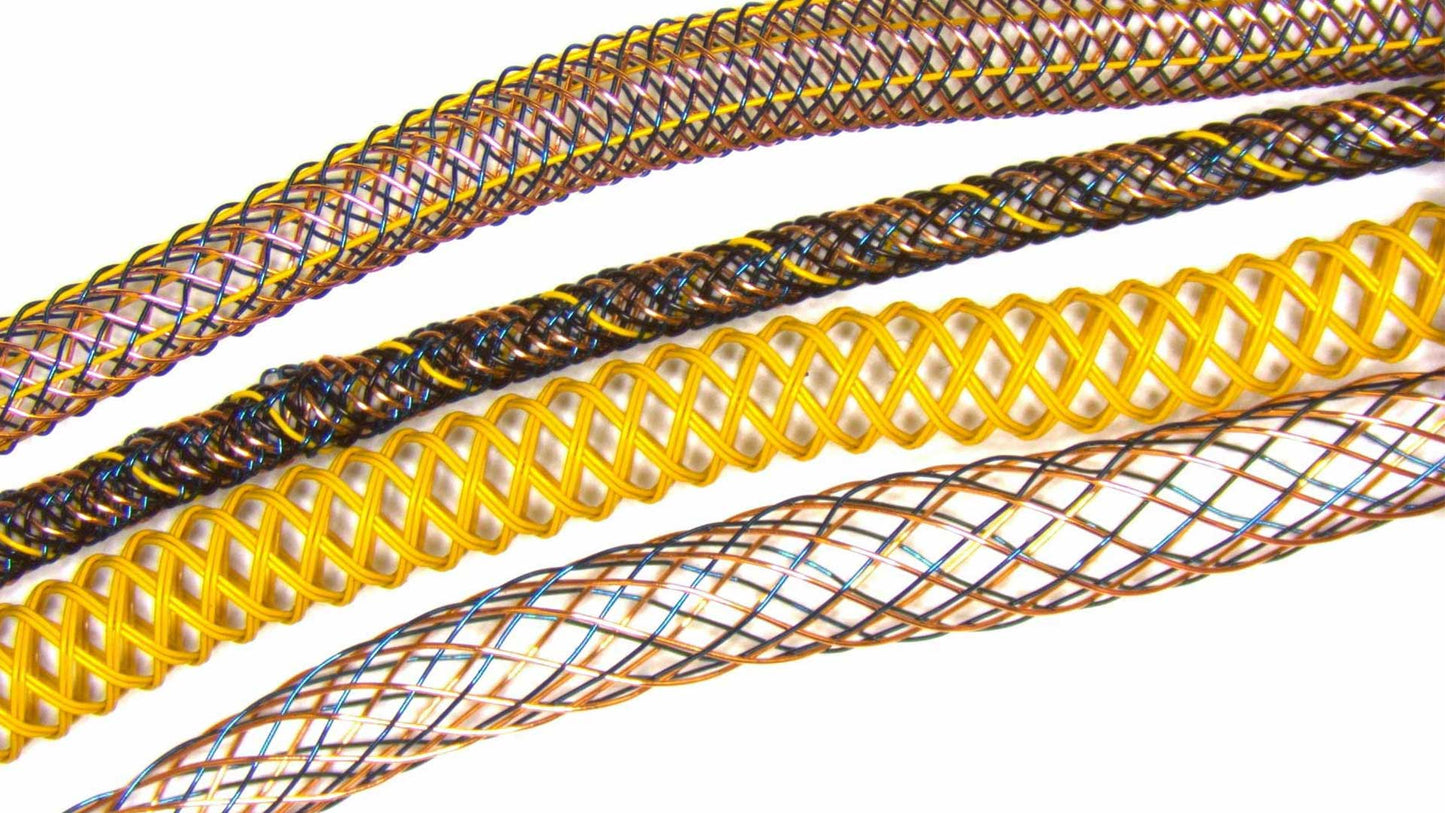

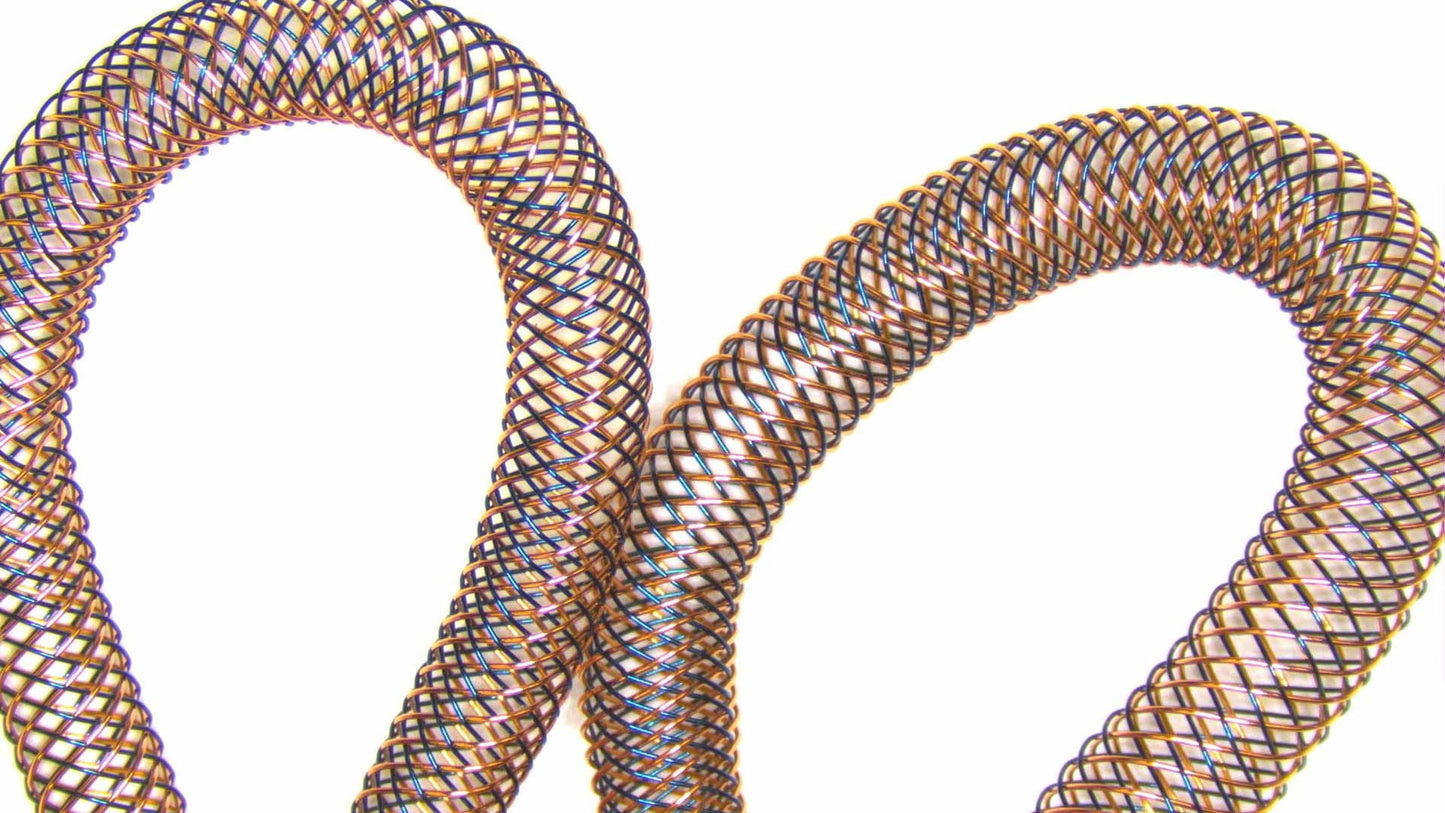

La trenzadora médica de alambre fino vertical de 16 portadores de MMBT puede trenzar una variedad de alambres y fibras, algunos ejemplos son:

ALAMBRES: Acero Inoxidable, Cobre, Niti, Titanio, Oro, Platino y Cobalto-Cromo.

FIBRAS: Nailon, Poliéster, Dyneema, Kevlar, Vectran, Spectra, PET, PEN, PP, PEEK y LCP.

Diseño elegante, estructura rígida y alto rendimiento con fácil operación.

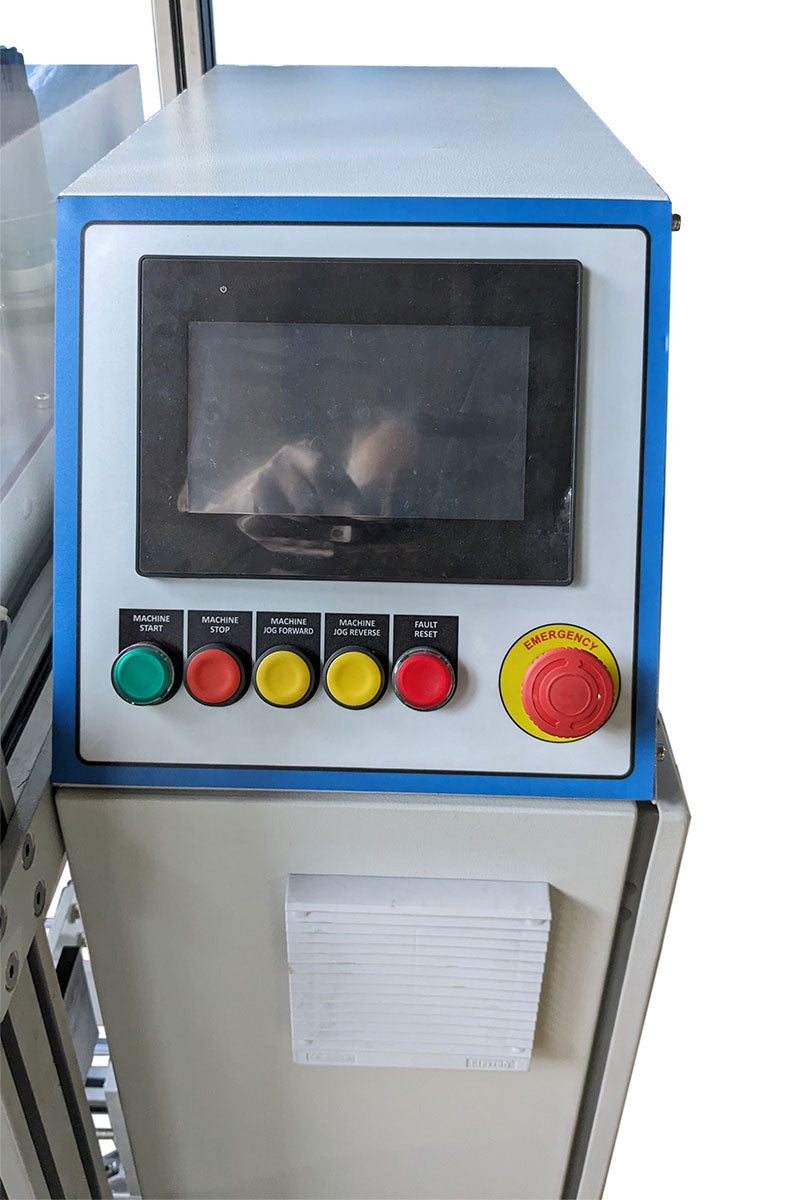

Los elementos operativos de la máquina están agrupados en un panel HMI intuitivo separado para facilitar la operación y una visibilidad clara.

SISTEMA DE ACCIONAMIENTO: Interruptor principal trifásico, 220 V, servomotor, estación de control de parada y arranque-avance incluida. Inversor de frecuencia de CA: control de velocidad y aumento variable de velocidad.

Características del modelo MMBT16CVFWB:

• Fabricado en perfil extruido de aluminio de alta resistencia.
• Engranaje de bocina de hierro fundido MS con doble cojinete de bolas que elimina la lubricación sobre el eje.
• Bomba de grasa manual para lubricar los engranajes con grasa de silicona instalada.
• Placa de bocina de hierro fundido MS con galvanoplastia de grado médico. Placas de bocina de doble nivel para mayor estabilidad con zapatas de nailon para un funcionamiento silencioso.

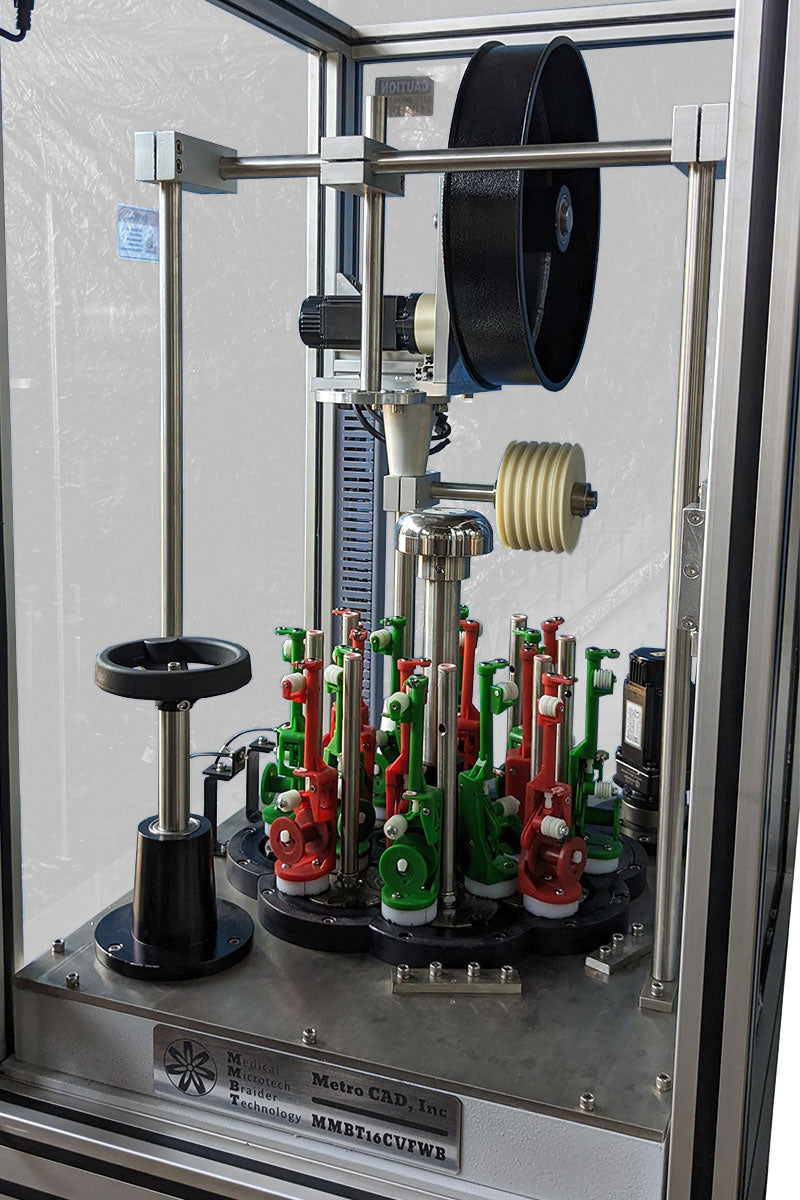

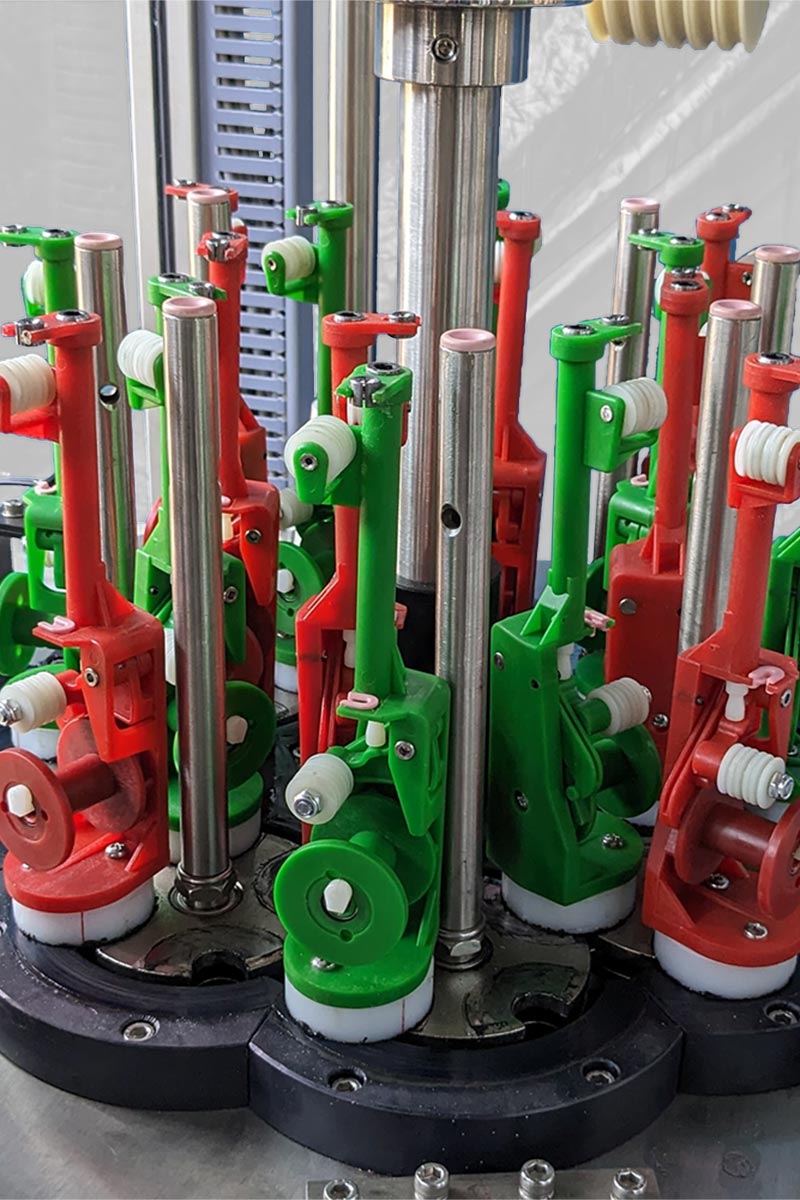

• Portadores con rodillos triples de nailon para minimizar la fricción del alambre. Control de tensión del alambre mediante resortes de tensión de varios tamaños.
• Placa de seguimiento de acero inoxidable con servomotor con engranajes para operar la máquina a varias velocidades.
• Cabrestante recubierto de caucho de silicona para una recogida de trenzado sin deslizamiento con múltiples vueltas para evitar variaciones en los picos. Accionado por servomotor con engranajes controlado electrónicamente.
• Interruptor automático de sensor óptico para rotura de hilo y agotamiento de bobina.
• Perfiles de recetas de control PLC de función completa para establecer múltiples recetas para varias funciones. HMI de 7.0” con función de diagnóstico incorporada para resolución de problemas de forma remota.
• Control de contraseña de varios niveles para configuraciones de operador e ingeniería.
• Controles de la máquina para arranque, parada, avance/retroceso y toma de control.
• Puertas con interbloqueo de seguridad para accesibilidad.

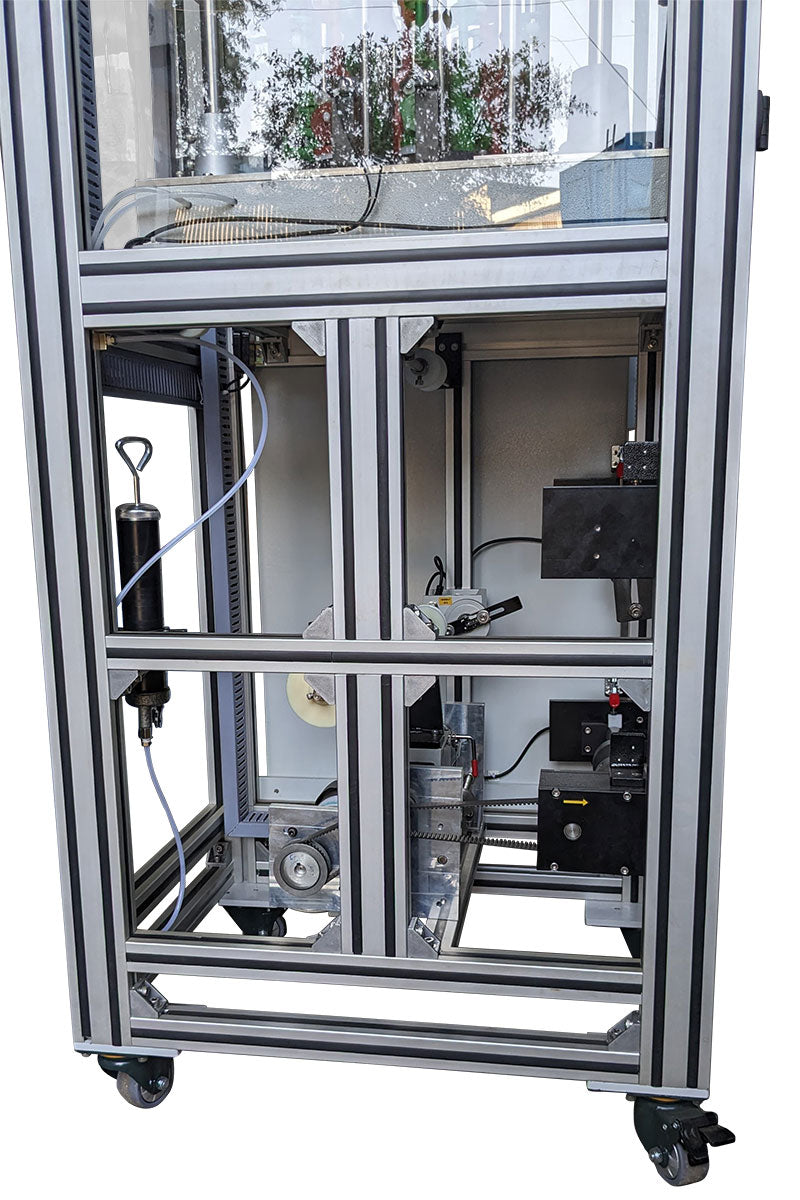

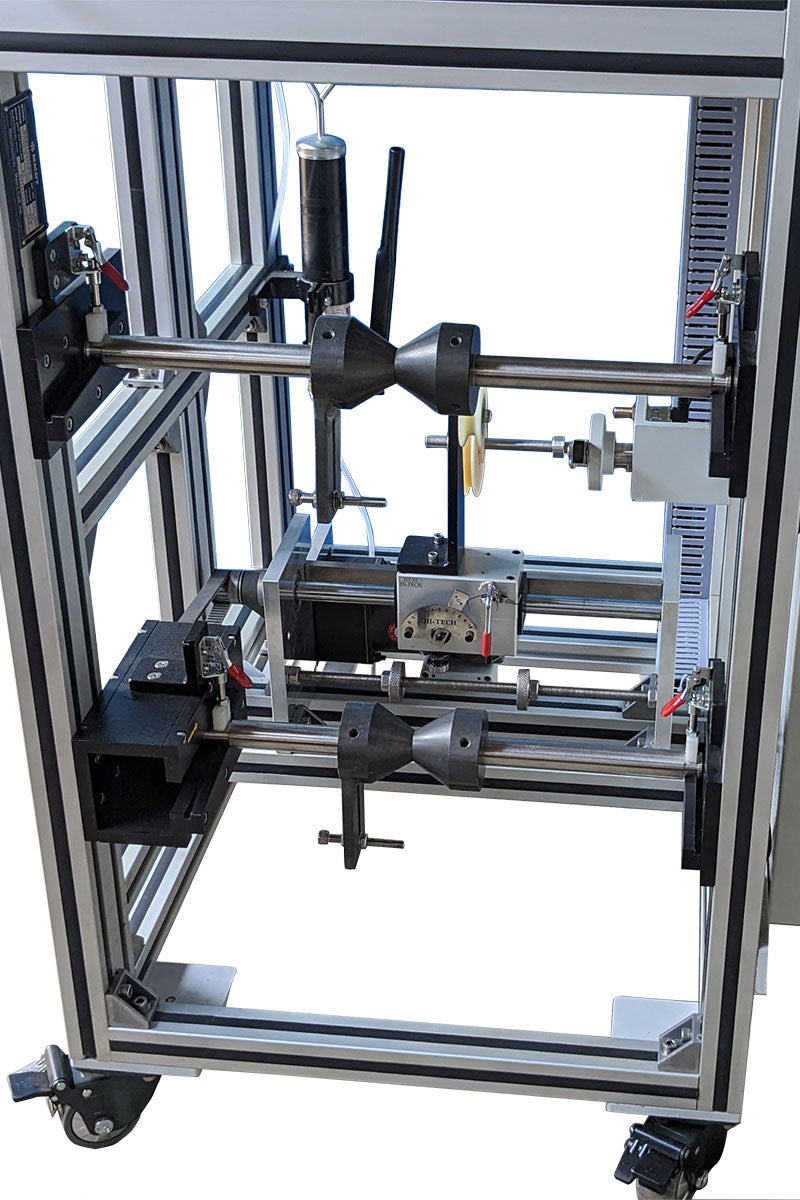

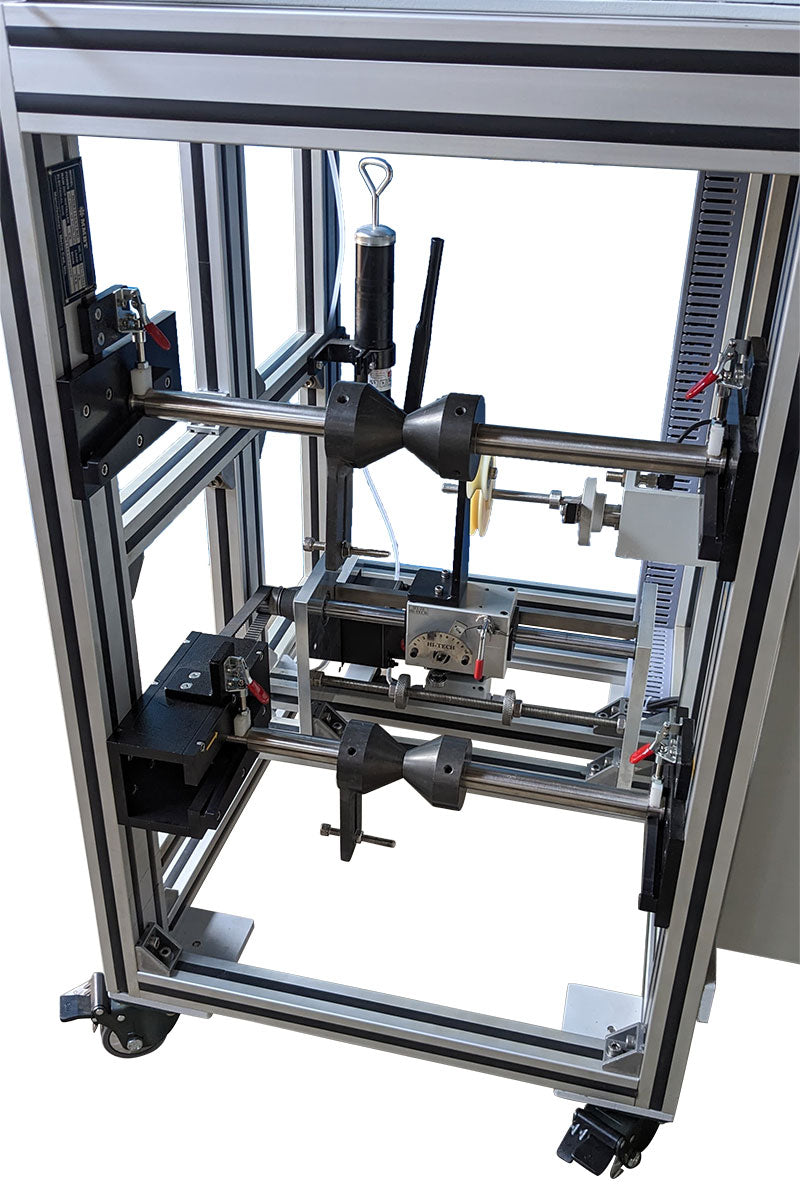

• Incluye bobina de desenrollado y enrollado para alimentar el núcleo y enrollar el producto trenzado. Los carretes de desenrollado y enrollado se encuentran debajo de la trenzadora.
• Una luz LED ajustable para iluminar el área de trenzado de la máquina.
• Luz de torre LED de dos colores para indicar varios estados operativos de la máquina.

Especificaciones del modelo MMBT16CVFWB:

Tipo de máquina: Trenzadora redonda
Modelo de máquina: MMBT16CVFWB
Número de cabezas: 1
Número de transportistas: 16
Tamaño del paso (mm): 90
Construcción: Vertical
RPM del engranaje de la bocina: 300
Velocidad de la máquina (picos/min): 600
Púas por pulgada: 1-200+
Material de la placa de la pista: acero inoxidable
Material del soporte: nailon virgen con ojales de carburo
Tamaño del cabrestante (mm): Ø300X60
Tamaño de la bobina: Ø40,5 X 26,5 mm
Material de la bobina: nailon virgen
Volumen de la bobina (㎤): 26
Carga conectada (KW): 1,2
Fuente de alimentación: 3Ø230VAC/60Hz
Potencia del motor (KW): 0,9
Dimensiones generales (largo x ancho x alto) (pulgadas): 35,4 x 35,4 x 88,6
