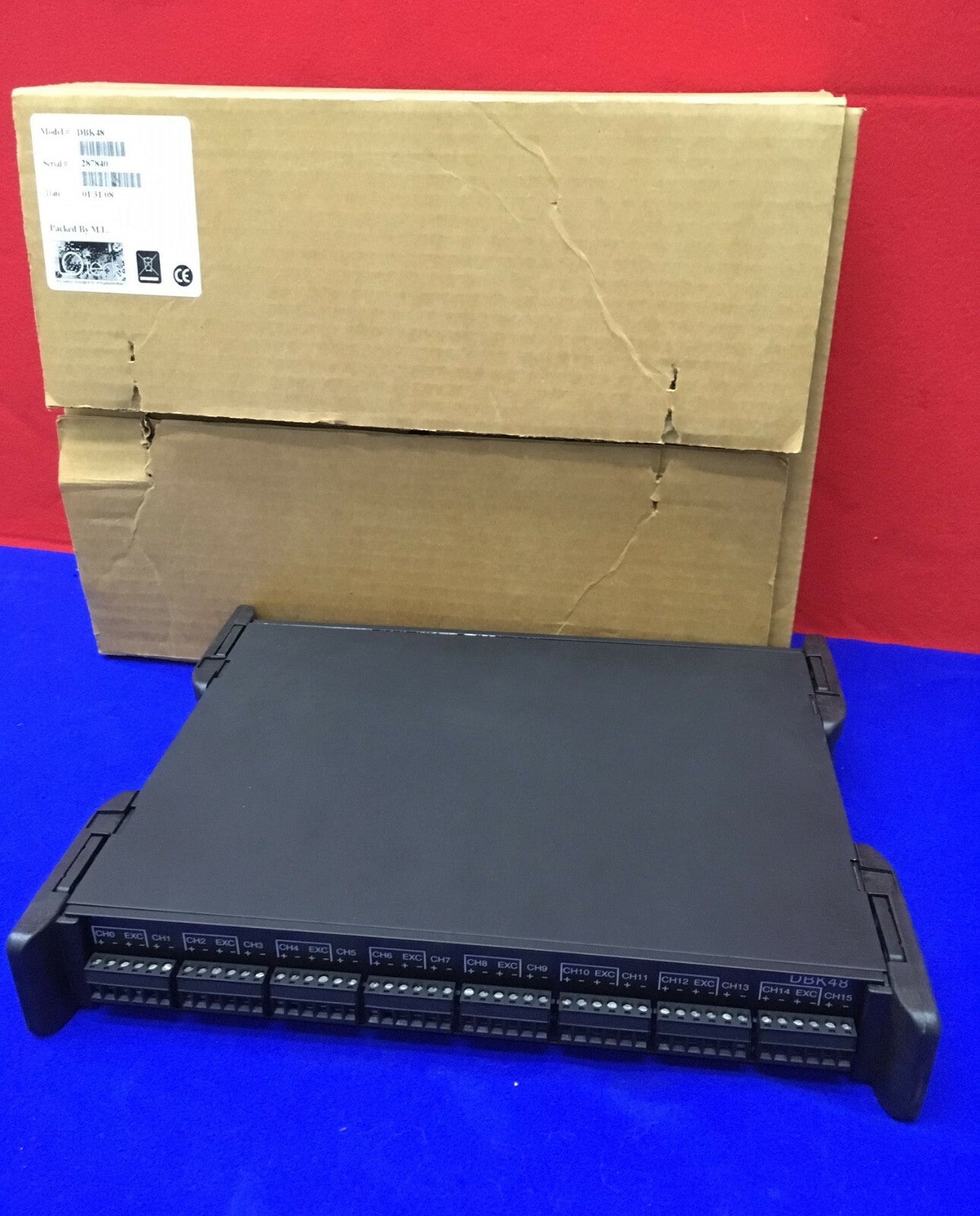

IO TECH DBK-48 DBK48 CONDITIONNEMENT DE SIGNAL 16 CANAUX. 4 UNITÉS J TC DATAFORTH 8B47
IO TECH DBK-48 DBK48 CONDITIONNEMENT DE SIGNAL 16 CANAUX. 4 UNITÉS J TC DATAFORTH 8B47
Stock bas : 1 restant(s)
Impossible de charger la disponibilité du service de retrait
|
IO TECH / IOTECH
DBK-48 / DBK48 SN 287840 MODULE DE CONDITIONNEMENT DE SIGNAL 16 CANAUX

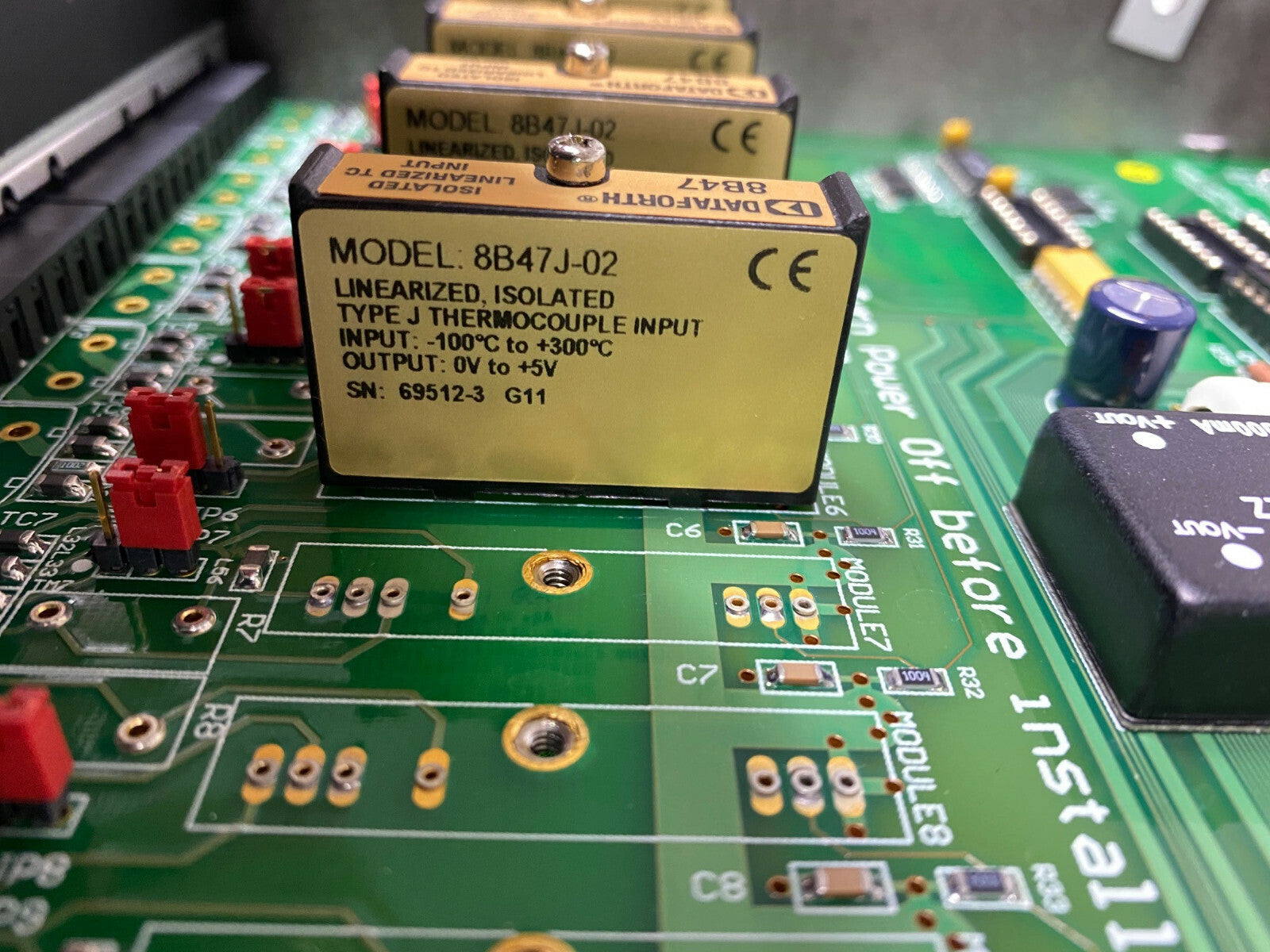

Avec 4 modules TC DATAFORTH 8B47-02 de type J (ces modules sont disponibles auprès de Dataforth)

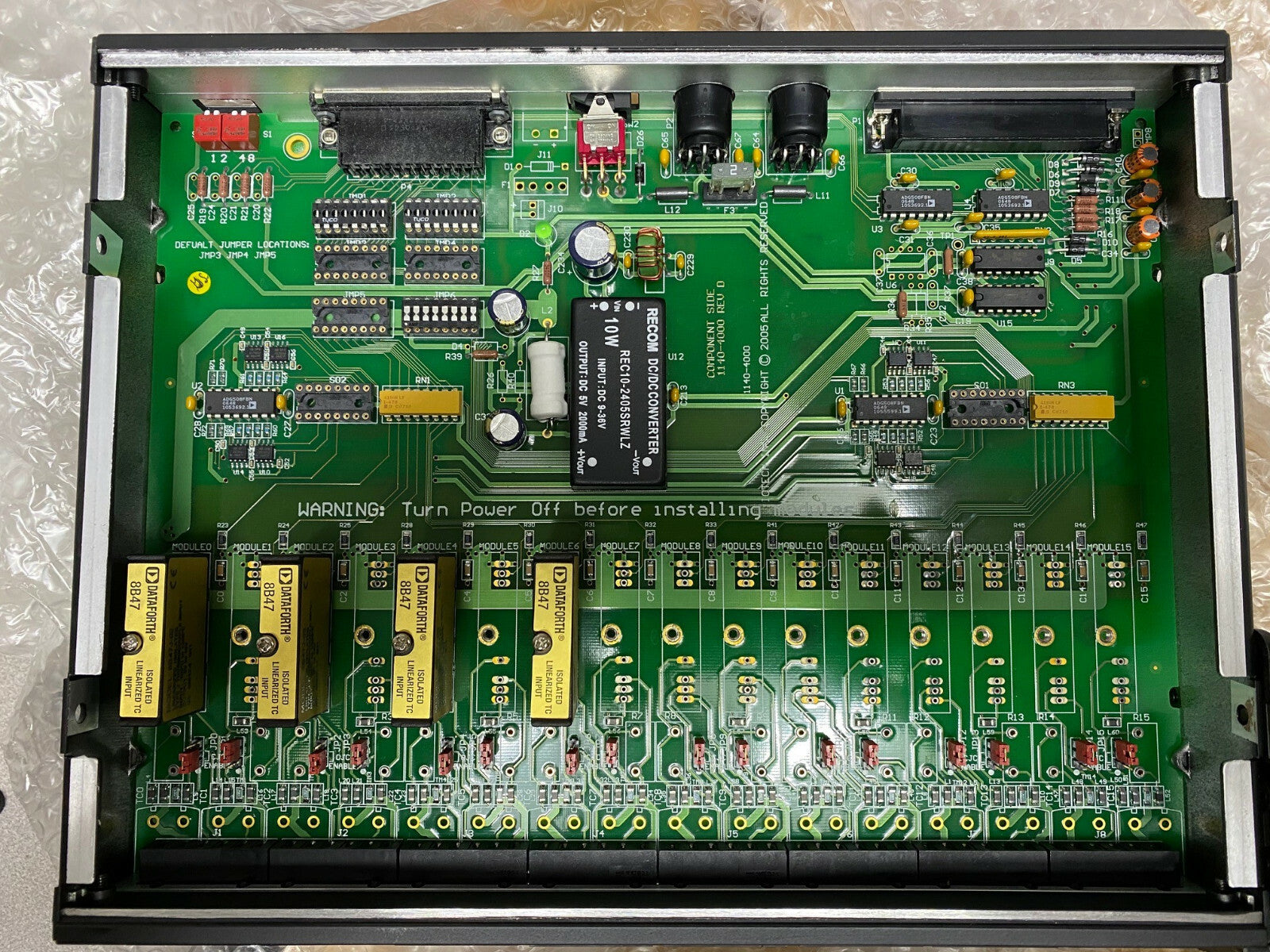

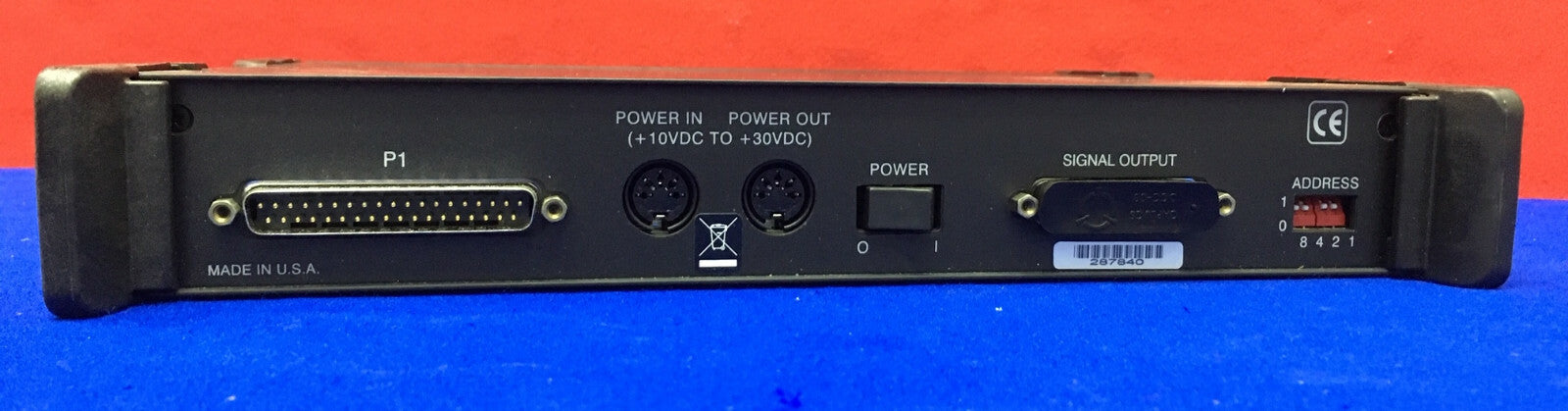

L'ARTICLE EST UTILISÉ LOGICIEL/MATÉRIEL MANQUANT VOUS ACHETEZ UNIQUEMENT CE QUI EST ILLUSTRÉ VEUILLEZ EXAMINER ATTENTIVEMENT LES PHOTOS Le module DBK48 peut accueillir jusqu'à seize modules de conditionnement de signaux d'entrée isolés 8B pour une utilisation avec les systèmes DAQ. Un seul câble relie la sortie du DBK48 au connecteur d'entrée analogique P1 du dispositif principal. Un système DAQ peut prendre en charge jusqu'à 16 modules DBK48, offrant un total de 256 voies d'entrée analogiques isolées. Le convertisseur A/N analyse les voies DB K48 à la même fréquence de 5 μs/voie que toutes les autres voies des cartes d'extension analogiques et de conditionnement de signaux de la série DBK. Autres caractéristiques du DBK48 : * Alimentation intégrée fonctionnant de 10 à 30 VCC et capable d'alimenter un ensemble complet de modules 8B (même avec excitation par pont) ; * Borniers à vis amovibles et enfichables pour une connexion aisée des modules 8B ; * Détection de soudure froide intégrée pour les modules thermocouples 8B ; * Pour chaque module 8B, isolation 250 V par rapport au système et aux autres voies.

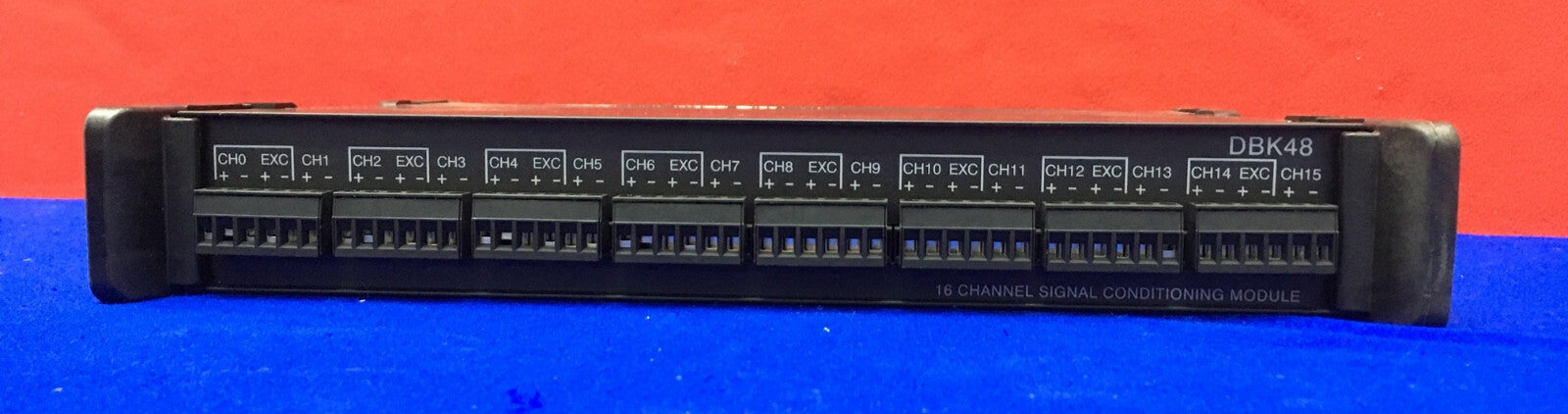

Remarque 1 : Seuls les canaux 0, 2, 4, 6, 8, 10, 12 et 14 peuvent être connectés à l'excitation. Par exemple, dans le schéma ci-dessus, le canal 0 peut être connecté à l'excitation ; le canal 1 ne le peut pas.
Remarque 2 : Chaque canal peut accepter une résistance enfichable servant de shunt de courant. Dans le schéma ci-dessus, le canal 0 est équipé d'un shunt de courant, contrairement au canal 1. Seuls les modules à entrée de courant nécessitent des résistances enfichables. Pour tous les autres types de modules, ces résistances doivent être retirées.
Le DBK48 présente une spécification d'isolation de 250 VCC. Ceci est valable dans un environnement normal, exempt de polluants conducteurs et de condensation. Cette tension nominale de 250 VCC nécessite une connexion à la terre appropriée au châssis et le traitement des entrées adjacentes comme potentiellement dangereuses. Les câbles d'entrée doivent être dimensionnés pour le potentiel d'isolation utilisé. Les tensions nominales des lignes sont bien inférieures aux valeurs d'isolation CC spécifiées en raison des transitoires qui se produisent sur les lignes électriques. Ne retirez jamais le couvercle avant d' avoir retiré toutes les entrées présentant des tensions potentiellement dangereuses. Le couvercle doit être solidement vissé pendant l'utilisation. Points à retenir : * Serrez correctement toutes les vis du châssis avant utilisation du système. * Ne branchez ou ne débranchez jamais de connexions potentiellement dangereuses lorsque l'équipement connecté est sous tension . * N'essayez jamais de changer les modules 8B ou de retirer le couvercle lorsque le DBK48 est sous tension. Vous pourriez court-circuiter les circuits internes exposés et provoquer des blessures ou des dommages matériels. * Débranchez l'alimentation, tous les équipements et les lignes de signal du DBK48 avant d'installer les modules 8B.
